圆锥式破碎机工作原理

温馨提示
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击下方按钮免费咨询!
免费热线0371-6777 2727

在线咨询

2016/6/6 9:10:49 发布者:江 姣

圆锥破碎机发展到现在,种类繁多,有传统的弹簧圆锥式破碎机,也有先进的经过改良的液压圆锥破碎机、复合圆锥破碎机等,其中液压圆锥破碎机又分为单缸圆锥破和多缸圆锥破,这些圆锥式破碎机尽管不停在改良发展,但是其工作原理大致是一样的,以下详细介绍圆锥式破碎机工作原理。

圆锥式破碎机

弹簧式圆锥破碎机

圆锥式破碎机价格

复合式圆锥破碎机(西蒙斯圆锥破碎机)

圆锥式破碎机生产厂家

液压圆锥破碎机(多缸液压圆锥破)

1.圆锥破碎机动锥运行原理

圆锥破碎机动锥的上腔支撑在固定主轴上端的球面轴瓦上,其下腔套在偏心轴套的外面,其运动由偏心轴套直接带动。当偏心轴套绕主轴旋转时,动锥不仅随偏心轴套绕机器的中心线做旋转运动,而且还绕自己的轴线旋转,该动锥是绕着其球面支承中心作空间旋摆运动的。动锥的轴线与主轴中心线相交于固定点,即球面中心点,其夹角为进动角。因此,动锥的运动可视为刚体绕定点的转动,即由两种运动组成,一是动锥绕机器中心线做旋转运动的进动运动,一是动锥绕自己的轴线做旋转运动的牵连运动。

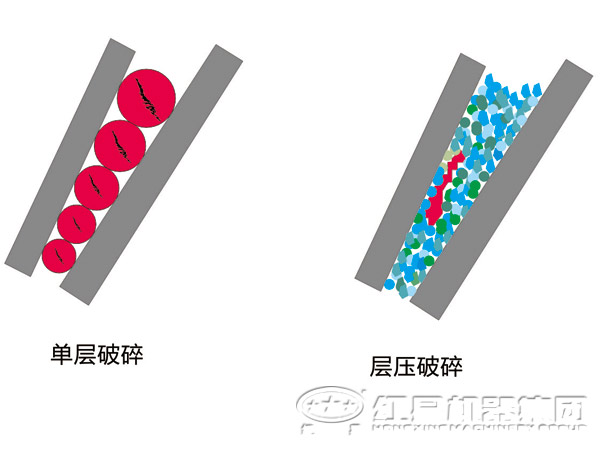

圆锥式破碎机原理图

2.圆锥式破碎机整机运行原理

圆锥破碎机工作时,破碎机的水平轴由电机通过三角皮带和皮带轮来驱动,水平轴通过大、小齿轮带动偏心套旋转,破碎机圆锥轴在偏心套的作用下产生偏心距做旋摆运动,使得破碎壁表面时而靠近定锥表面,时而远离定锥表面,从而使石料在破碎腔内不断地受到挤压、折断和冲击而破碎。破碎后的物料在自重的作用下从破碎机下部的排料口排出。

圆锥式破碎机

3.圆锥破碎机空载运行下原理

圆锥破碎机在空载运转情形下,动锥自转是由球面轴承给动锥的摩擦力矩和偏心轴套给动锥的摩擦力的数值决定的,哪个力矩大,则动锥即依此力矩的方向转动。

4.圆锥式破碎机负载运转下原理

在有负载运转情形下,石料对动锥锥面的摩擦力矩远超过偏心轴套对动锥产生的摩擦力矩,此时动锥以其母线为顺时轴沿料层作与偏心轴套回转方向相反的滚动。动锥的这种自转运动,可以使产品的粒度均匀、衬板磨损均匀。

更多圆锥式破碎机型号、圆锥式破碎机价格等信息可免费咨询河南红星机器。
