球磨机作为一种大型的生产设备，安装是十分有讲究的，安装的基础是否牢固直接关系到以后的长期使用，球磨机的种类很多，铁粉球磨机就是其中一种，它的安装方法和步骤与其它球磨机安装基本一致，下面我们就为大家详细说明一下铁粉球磨机的安装步骤：

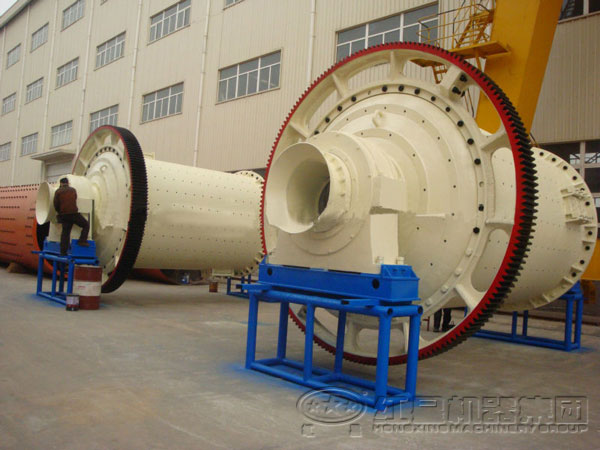

铁粉球磨机

铁粉球磨机的底盘安装

铁粉球磨机的底盘安装主要包括四个，即前瓦座底盘的安装、后瓦座底盘的安装、电动机底盘和减速器底盘的安装。在底盘的安装时，必须用水准器（水平仪）和钢尺来检查底盘的水平性和水平标高，当发现有不平的现象时，应用钢制的调整锲在底盘下部进行操作，以保持水平，所有楔子的宽度为50-60mm，长度至少要保证安装在底盘内部超过地脚螺栓中心线，外部露出10-50mm，楔子的坡度可取1：10-1：20，调平后楔铁之间应焊接起来，防止移动。

铁粉球磨机主轴承的安装

在主轴承的两个底盘径调整后拧紧地脚螺钉，对其检查，如果其各项数据都符合技术要求后，可对主轴承进行安装。球磨机两轴承底盘的中心线间的距离应符合设计或设备技术文件的规定。两个主轴承底盘的横向中心线应重合于线，其不得合允许误差不得超过0.5mm，其不平行度允许误差为每米上相差0.5mm，主轴承底盘的不水平度，允许每米上相差0.1mm，但必须保证铁粉球磨机出料。在安装主轴承的球面瓦之前，要检查巴氏合金面和球面上是否有裂纹、砂眼和气孔等缺陷，巴氏合金层在中空轴与轴衬接触面的区间内不得有离壳现象。在接触孤区域之外，每侧的离壳面积不得超过其两侧面面积之和的20%。

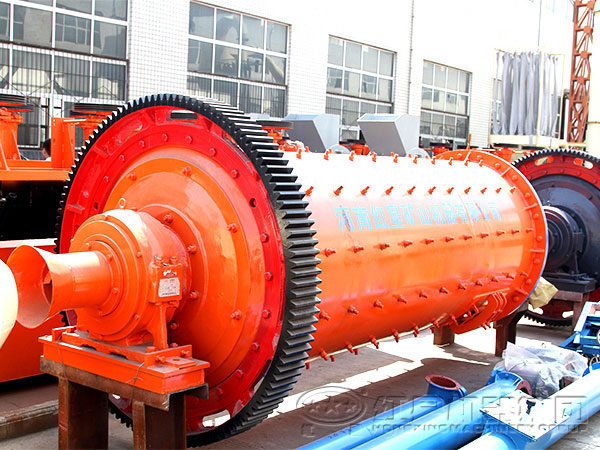

球磨机结构图

球磨机筒体、端盖和齿圈的安装

1、筒体和端盖的安装：在把球磨机装入到主轴承之前，必须要先装配和组合好筒体，大齿圈以及端盖。在组织筒体和端盖之前，要检查筒体，保证筒体的椭圆不大于筒体直径的千分之四，同时还要对中空轴颈的椭圆度和表面光洁度进行检查，端盖和筒体螺栓孔用定位销对齐后穿上1/4数量螺栓，用手拧紧，其中1/3半拧紧，调整同心度在0.25mm以内，然后拧紧，检查合格后按要求力矩值拧紧所有螺栓，这时，筒体和端盖就组装完毕。

2、检查是否符合要求：安装完毕后所有法兰之间用0.03mm塞尺检查间隙不得插入，接着，将筒体和端盖组件转入主轴承，在将简体和端盖组件装入主轴承之前，轴承座必须已调整符合要求。将端盖和筒体组装在一起，并检查无误后，对组装后的简体进行测量，其总长度及两轴颈中心的长度，与轴承座中心距相比较，如不符则需调整轴承座或主底板的位置，用顶起的装置将筒体装配慢慢落入轴承，将筒体安装到正确的位置，避免碰伤轴瓦。

3、齿圈的安装：接着组长大齿圈和筒体，若大齿圈是一个整体，则必须在筒体上安装起大齿圈才可以将它们安装到轴承上，若大齿圈是两半拼合成的时候，通常采取的方法是先在主轴承上安装起磨矿机回转体后，再将大齿圈装上去。

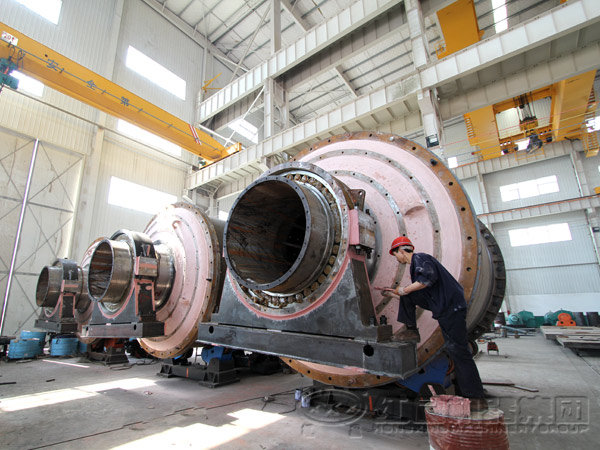

铁粉球磨机
