湿式格子型球磨机型号参数及价格

如果您正在寻找相关设备或者想要咨询报价、获取建厂方案，我们将7×24小时为您服务咨询客服

球磨机作为一种在工业生产中广泛应用的高细磨机械，适用于粉磨各种矿石及其他物料，能连续生产、效率高，出料顺畅、能耗低，有干式和湿式，根据排矿方式不同，分为格子型和溢流型，本文主要介绍下湿式格子型球磨机型号参数、结构、工作原理、优缺点及价格等内容，带大家详细了解这款设备。

湿式格子型球磨机图片

一、湿式格子型球磨机型号参数

卧式湿法球磨机参数通常是由设备的生产能力、筒体的直径和长度、电机功率、转速、装料量等因素共同决定，厂家为了满足大家对不同产量、出料、能耗等各项生产需求，设计了多款型号，目前全部有34种，每小时产量0.65-615吨，选择空间更大，具体湿式格子型球磨机型号参数如下表。

规格型号	筒体转速（r/min）	装球量 (t)	进料粒度 (mm)	出料粒度 (mm)	产量 (t/h)	电机功率 (kw)	总重量 (t)
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工艺条件定	630	149
Ф3600×4500	17	90	<25	0.074-0.4	按工艺条件定	850	169
Ф3600×6000	17	110	<25	0.074-0.4	按工艺条件定	1250	198
Ф3600×8500	18	131	<25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	<25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	<25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	<25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	<25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	<25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	<25	0.074-0.4	118-500	3300	403
Ф5500×8500	13.8	338	<25	0.074-0.4	148-615	4500	525

二、湿式格子型球磨机优缺点

‌处理量大‌：采用滚动轴承替代滑动轴承，摩擦力大大降低，对于细粒度矿物处理，其处理量可增加15-20%，提高了效率‌。

节能降耗‌：湿式格子型球磨机较比其他球磨机节能降耗30%，降低了生产成本‌。

结构优化‌：其整体结构改变了原有球磨机结构，机体和底架实现了一体化，安装方便‌。

维护方便‌：检修方便，技术人员预留适当的检修空间，降低了维护难度和成本‌。

运转平稳‌：设备运转稳定，故障率低，提高了生产量和设备的可靠性‌。

使用寿命长：磁性衬板的工作表面可吸附一层铁磁性物质形成保护层，不受直接磨损，从而使寿命延长到原来的5-8倍。

‌缺点：

‌由于球磨机的运转方式，可能会产生较大的噪音，需要采取相应的降噪措施；虽然维护方便，但长期使用中仍需定期检查和维护，确保设备的正常运行。

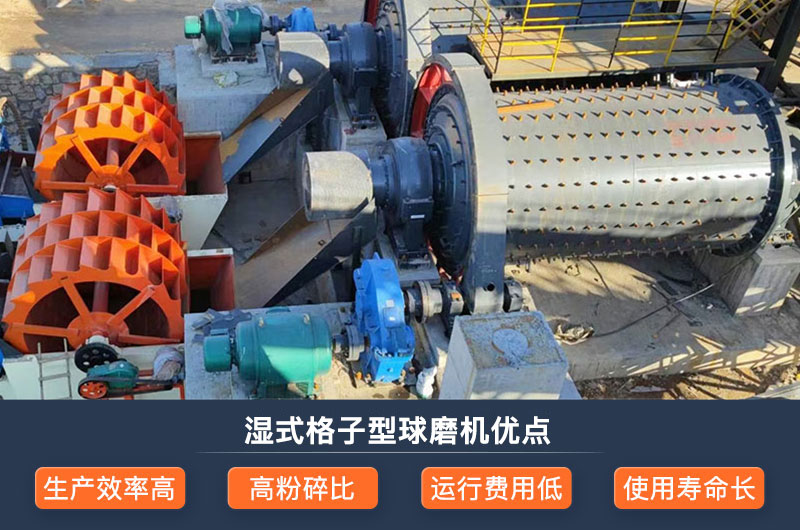

湿式格子型球磨机优点

三、湿式格子型球磨机结构及工作原理

湿式格子型球磨机备有慢速传动装置，可使筒体获得0.1r/min的转速，以便盘车、维修或松动负荷，主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和、给矿器、回转部和传动部等部分组成，其中排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。

湿式格子型球磨机结构图

湿式格子型球磨机在工作时需要与水配合，达到适合的浓度，原料经过空心的轴颈给如筒体内部，利用筒体内的不同规格的钢球在圆筒以一定速度转动的作用下发生运动，当磨矿介质随着筒体到达一定高度，自重大于离心力时，便脱离筒体内壁抛射下落或者滚下，由于下落时重力势能转化为动能，钢球会以一定的末速度和矿石发生碰撞，靠冲击力击碎矿石。

同时，在转动的过程中，磨矿介质相互间的滑动和错位运动对原料也存在研磨作用，随着物料不断给入，产生的压力促进先给入并且已经达到合格粒度物料向出口移动，在湿磨过程中，这些合格的物料将被水带走。

湿式格子型球磨机工作原理
