球磨机的主要组成结构

温馨提示
如果您想了解我们的产品,享受本月价格折扣,欢迎随时拨打我公司的销售热线,或点击下方按钮免费咨询!
免费热线0371-6777 2727

在线咨询

2014/7/5 8:31:14 发布者:红星机器

球磨机是一种重要的细磨设备,适用于各种矿石及其它物料,被广泛用于选矿、建材和化工等行业,球磨机由于生产方式、规格、卸料和传动力方式等不同而被分成多种类型,但其主要结构大体相同,主要有机体部分和传动系统两部分组成,机体部分又包括筒体、衬板、隔仓板、主轴承、进出料装置等,下面就为大家详细介绍下球磨机的主要组成结构。

球磨机应用领域图

机体部分

球磨机结构图

1、 筒体

球磨机的筒体是球磨机主要工作部件之一。筒体工作时除承受研磨体的静载荷外,还受到研磨体的冲击,且筒体是回转的,所以筒体上产生的是交变应力。因此,它必须具有足够的强度和刚度。这就要求制造筒体的金属材料的强度要高,塑性要好,具有较好的机械性能和工艺性能才能保证磨机筒体的安全运行。



2、衬板

球磨机的衬板是用来保护筒体,使筒体免受研磨体和物料的直接冲击和摩擦,球磨机的衬板大多数是用金属材料制造的,也有少量用非金属材料制造。衬板除保护筒体外,还对研磨体的运动规律有影响,为适应各种不同工作状态的要求,衬板的形状和材料也不同。

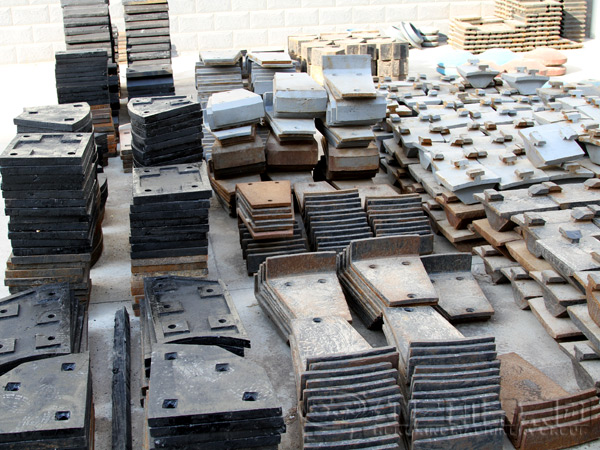

球磨机衬板

3、隔仓板

隔仓板是把球磨机分割成几个仓,将各种大小的研磨体粗略地加以分开,要求研磨体开始以冲击作用为主,向磨尾方向逐渐过渡到研磨作用为主,充分发挥研磨体的粉磨能力。隔仓板主要有单层和双层两种。

球磨机隔仓板

4、主轴承

球磨机的主轴承常用的是滑动轴承,其直径很大,但长度很短,轴瓦用巴氏合金浇铸。与一般滑动轴承不同之处在于仅仅下半部有轴瓦,整个轴承除轴瓦用巴氏合金浇铸外,其余都用铸铁制成。主轴承是球磨机的一个关键部件,对于其润滑问题必须充分重视,一般都采用稀油集中循环润滑,小型机也有的采用油环润滑、油环滴油润滑或毛线润滑等方式。

球磨机主轴承

4、进、出料装置

磨机进、出料装置是磨机整体中一个组成部分,物料和水或气流通过进料装置进入磨内,通过出料装置排出磨外。

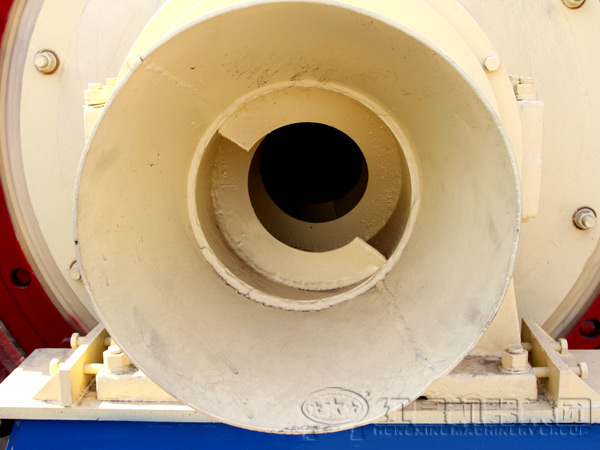

球磨机进、出料装置

传动系统

 球磨机动态转动图

球磨机的传统方式主要有边缘传动和中心传动两种,此外还有无齿轮由电动机直接传动。一般大多数用户都选用边缘传动,因为维修方便且造价成本也较低。球磨机传动系统的制造质量、安装、检修和维护的好坏。对其正常运转和电耗都有极大的影响,特别是随着磨机的大型化,它所需要的动力越来越大,就显得更为重要。
