我公司生产的选铜矿设备主要有:浮选机、磁选机、破碎设备等各类矿山设备。可用作选锰设备、选金设备、选银设备、选锑设备等。还可用于非金属:滑石、煤萤石的选别等,是目前选矿工艺中行之有效的选金矿设备之一。

XCF型浮选机

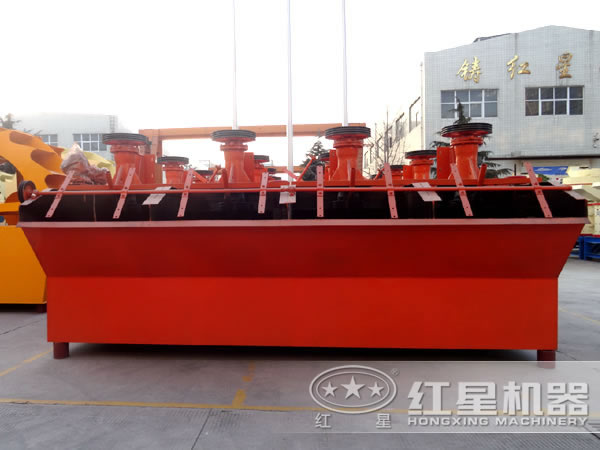

XCF型浮选机展示

XCF型浮选机主要用于选别铜、锰、金、银、锑等有色金属,也可以用于黑色金属和非金属的粗选和精选。 在浮选过程中,矿物的沉浮几乎与矿物密度无关。比如黄铜矿与石英,前者密度为4.2,后者为2.68,可使重矿物的黄铜矿很容易上浮,石英反而沉在底部。

工艺流程

浮选机采用“U”型槽体、空心轴充气和悬挂定子,还采用新式叶轮。选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆上面再形成矿化泡沫。

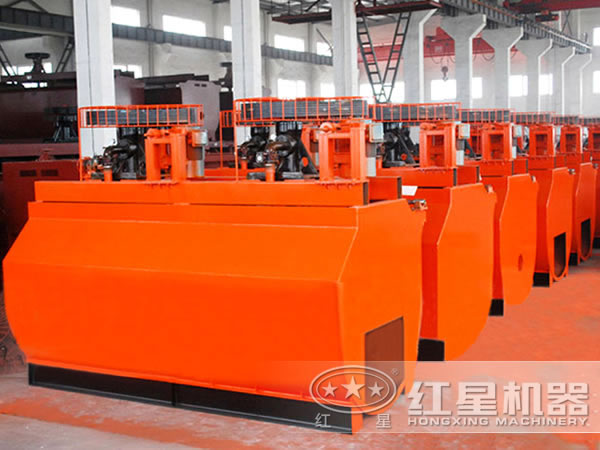

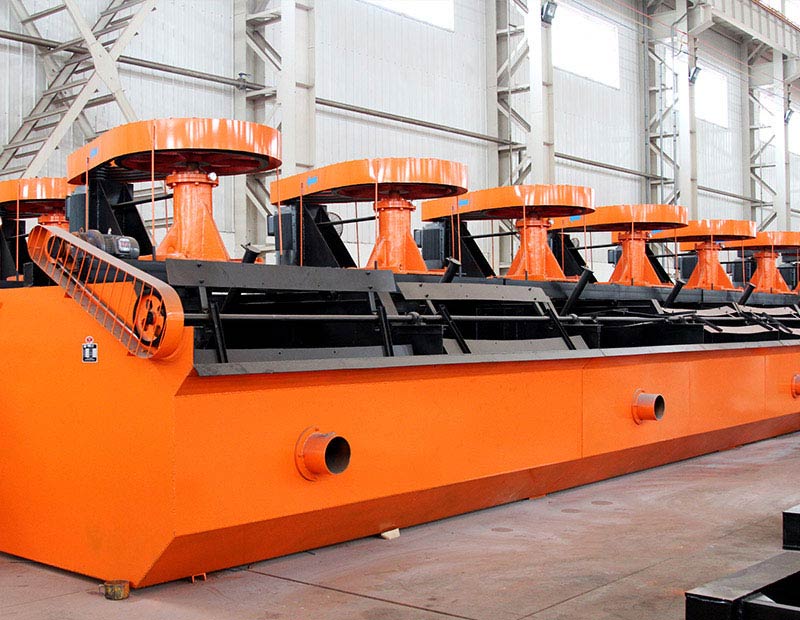

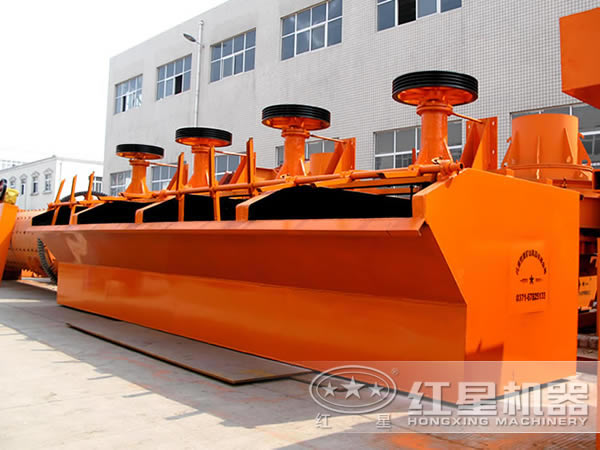

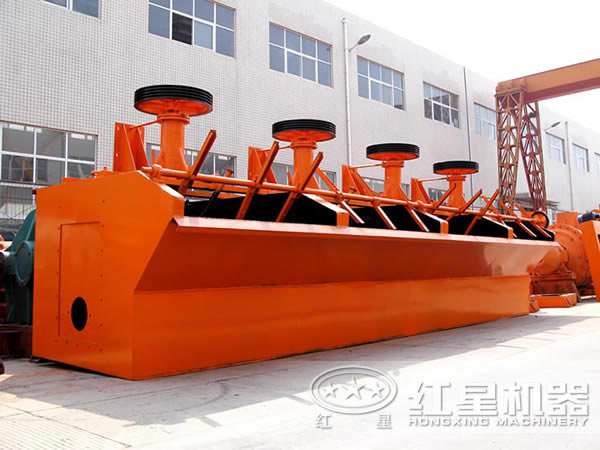

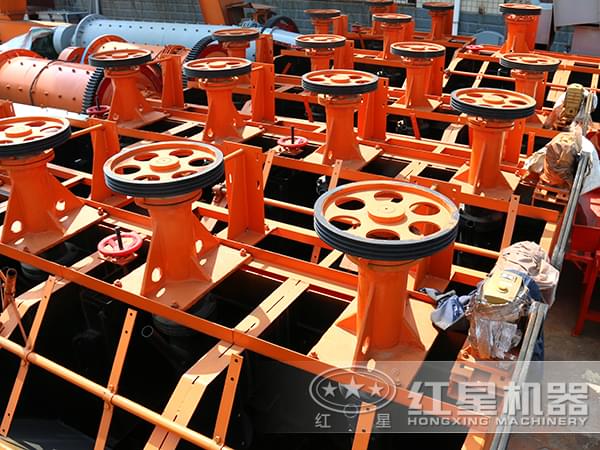

图片实拍

浮选机

浮选机

浮选机

性能特点

1、有很大的差距叶轮和定子(230毫米),叶轮的圆周速度低(6.6米/秒),从而减少磨损叶轮和定子,减少电力消耗;

2、充气量易于单独调节、选别指标较好、功率消耗低;

3、气泡与矿浆混合特点:逆流混合。浮选柱结构简单、占地面积小、维修方便、操作容易、节省动力;

4、槽子周围装设了一圈直立的翅板,阻止矿浆产生涡流。

内部结构图

浮选机内部结构图

浮选机内部结构图

技术参数

型号 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 2900 3400
单效重量(t) 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
主轴电动机 型号 Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
功率(kw) 4 5.5 7.5 11 15 30 30 37
叶轮 转速(r/min) 960 720 720 970 730 730 730 740
直径(mm) 340 410 480 550 630 740 800 880
高度(mm) 215 256 300 340 390 460 545
转速(r/min) 281 247 219 200 175 160 150 138
圆周速度(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 500
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2
