产品介绍

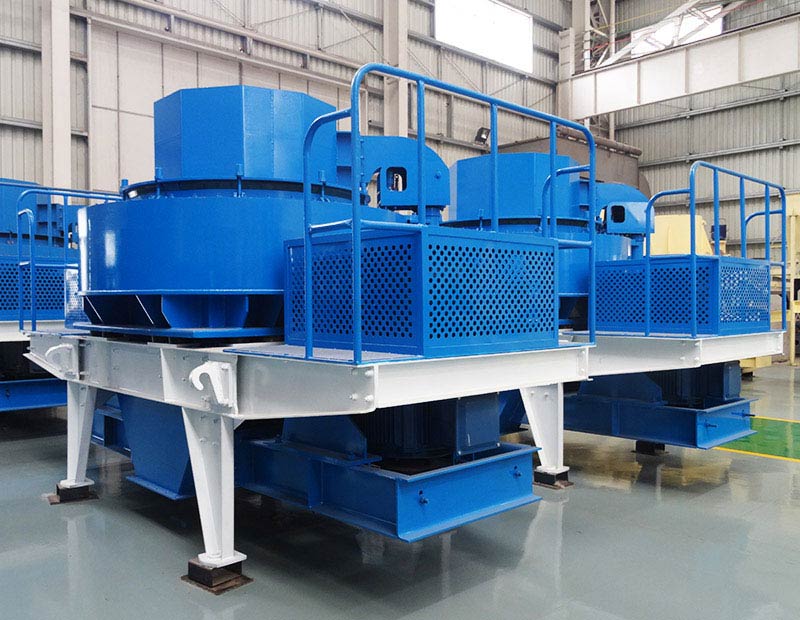

石打石制沙机

石打石制沙机来源主要是说明,该的制砂方式是采用石打石原理,所以说被称石打石制沙机,我公司生产的石打石制沙机还有引用石打铁原理,两个原理可互调节。产出的成品更是呈立方体,粒形好、级配合理、细度模数可调;特别适合人工制砂和石料整形,实践证明比其他传统设备制砂、整形效果提高30%。

工作原理

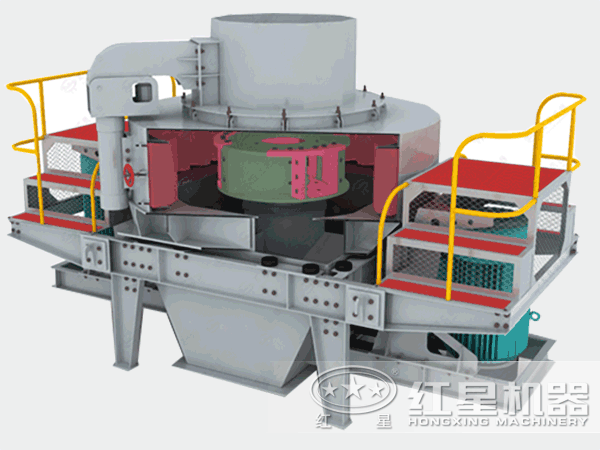

石打石制沙机原理图

物料由进料斗进入冲击式破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。

性能优势

制沙机优势图

1、石打石制沙机经过不断的改进优化,在保证机器的性能提高的同时,机器结构也得以简化,整个机器更容易操作。

2、设备的采用了先进的配件,从而在运转中更加平稳。比如:转子部件整体热处理, SKF进口轴承, 增加副抛料头等,这些都提高了石打石制沙机性能。

3、石打石制沙机的主轴轴承用稀油站进行循环润滑,设备工作时可保证向主机连续供油。并且可实现自动控制和事故报警。

4、当破碎过程中,无论是破碎什么物料,其物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,从而延长机械磨损时间。

操作事项

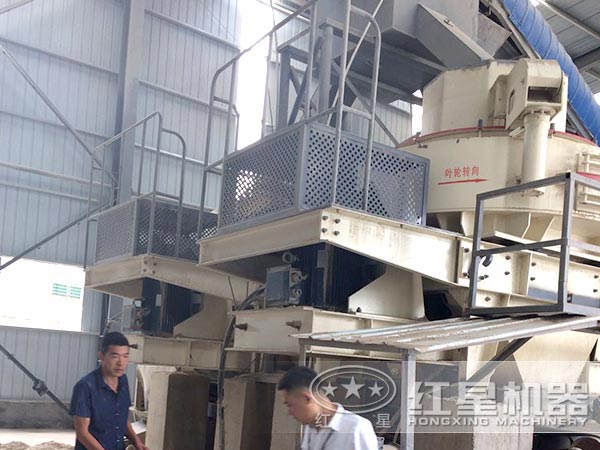

客户现场检查图

制沙机客户现场检查图

1、开机前检查

对全机进行检查;特别石打石制沙机叶轮运转方向是否正确;查看破碎腔有无异物,若有清除预留在机内的所有异物。

2、运行中的注意事项

破碎的物料严格按规定要求,禁止大于规定物料进入石打石制沙机,否则,会引起叶轮的不平衡及叶轮过分磨损;运转过程中,不得有剧烈振动和异常噪声,否则,应停车检查。

3、停机注意事项

排料设备停动时,应及时停止给料,否则,会造成压死叶轮,烧毁电动机;待石打石制沙机内物料全面破碎并排出后,再停机。

技术参数

  • VSI制砂机
  • HVI制砂机
型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型  号 硬料 软料 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  50-140  90-230  2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-356 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315
