产品介绍

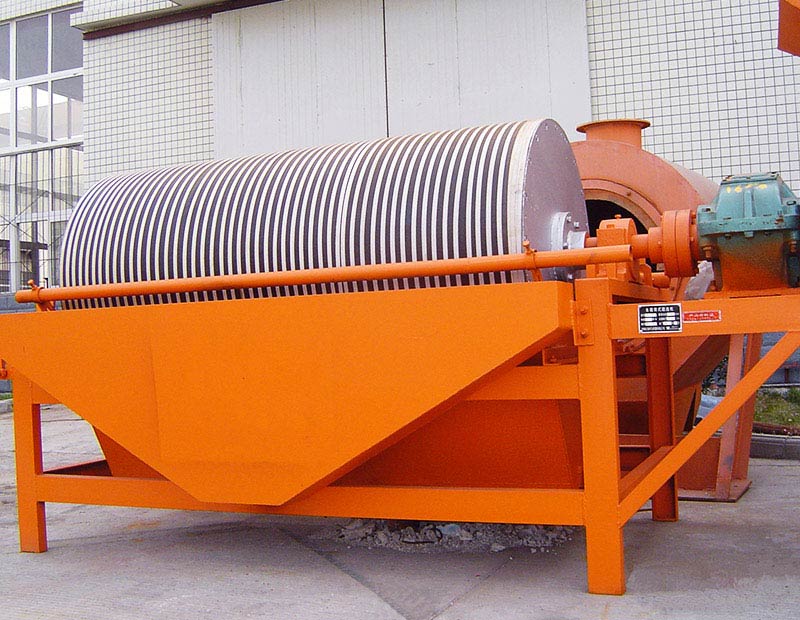

镜铁矿磁选机

镜铁矿磁选机汇集了大空腔凯装高性能物理磁体技术、新型多尖刺不绣导磁聚磁钢毛材料技术、固液气三相流膜分选技术、大功率低压高电流整流技术、PLC电控技术和流量、温度、压力等测试技术。因此,被广泛用于广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场。

镜铁矿物料

镜铁矿是一种重要的铁矿石,它属于赤铁矿的亚种,晶体表面光泽强,闪烁如镜,因而得名。由于磁性较弱,用普通磁选机较为难选,建议用高强磁选机或专业的镜铁矿磁选机来分选,以提高产果。

镜铁矿

工作原理

镜铁矿投入镜铁矿磁选机内,在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,当圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性镜铁矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。

另一方面,由于在镜铁矿磁选机给矿槽下方设有缓冲台,尾矿口设置在脱水槽的最低点与精矿口之间的位置,使得尾矿不能从进矿口直接流至尾矿槽,而需要永磁圆筒在磁场的作用下吸引磁性物质形成的磁性矿物带推动尾矿进入尾矿槽,这样使矿物与永磁圆筒充分接触,并且选区加长,从而提高回收率。

性能优势

1、镜铁矿磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100~600mT。

2、具有结构设计合理:由箱体、两个磁芯装置、两个排渣装置及传动装置组成,数块高强度高的磁铁组装成一个表面形成网状磁力线的滚筒,排渣装置与滚筒构成磁封闭系统。

3、具有富集比大、对给矿粒度、浓度和品位波动适应性强、工作可靠、操作维护方便等优点。

4、控制系统包括手动和自动操作,冷却系统的过压、失压和过热保护装置,外围设备联锁操作和故障报警及自动停机系统,减少故障率提高产量。

内部结构图

镜铁矿磁选机内部结构图

结构组成

镜铁矿磁选机主要由永磁圆筒、脱水槽、机架、传动装置、给矿槽、精矿槽、尾矿槽、磁系调整装置等组成,给矿槽下方设有缓冲台,尾矿口设置在脱水槽的最低点与精矿口之间的位置,其优点是利于选别粒度0-8毫米强磁性矿物的粗选和精选,但是选别粒度粗,回收率高,磁系角度可达到140度-170度,选别区域长。

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
