产品简介

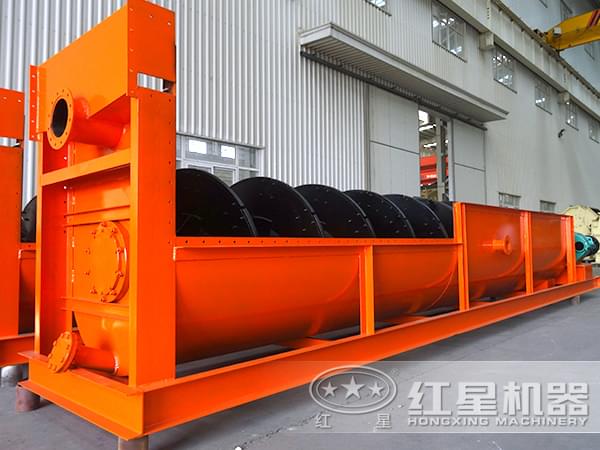

高堰式双螺旋分级机

高堰式双螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

高堰式双螺旋分级机是是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

应用领域

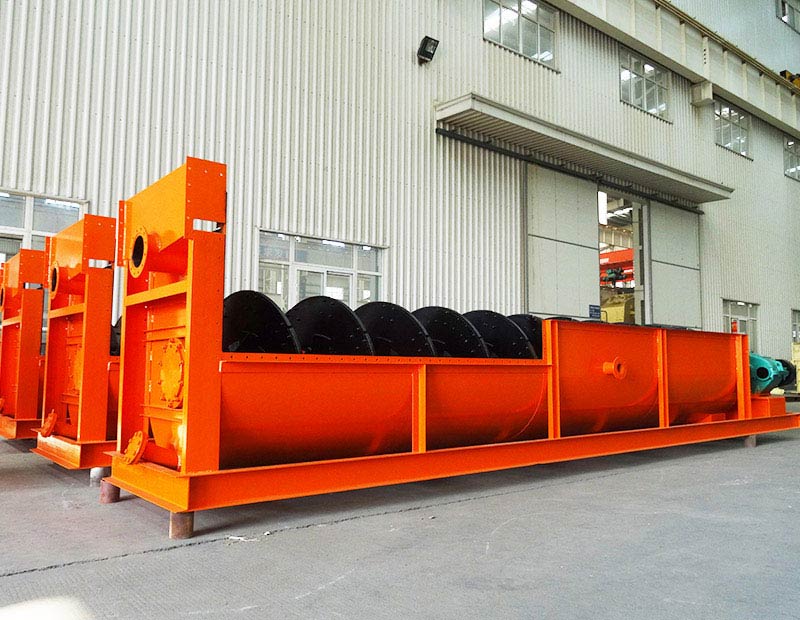

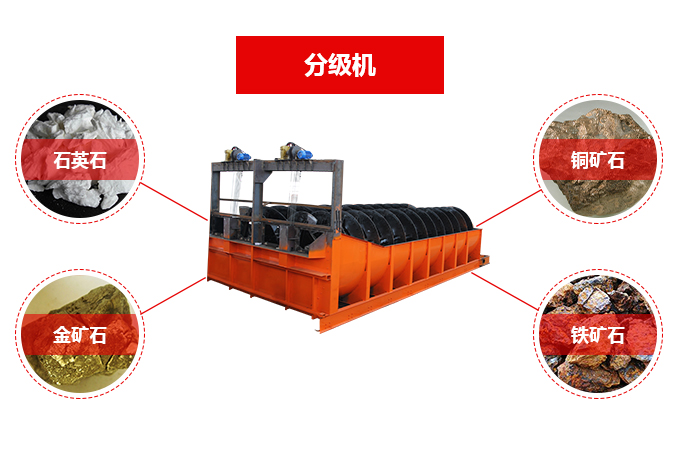

高堰式双螺旋分级机应用领域

1、各种粉料超细分级、去除杂物、打散。

2、超微粉及纳米粉夹带的粗颗粒的分级;粘性、团聚性强、难分散、流动性差的物料分级。

气流分级机还有以下备选产品——JZF系列气流分级机,主要由电机、分级机壳体及分机轮组成。电机带动分级轮在分级壳体中高速转动(转速可任意调节),在分级机中形成强大的离心力。进入到分级机中的气粉混合物先进入分级轮内部,在离心力的作用下,大或重的颗粒受离心作用力大,故被甩至分级轮外围至分级机边壁,并不再受离心力的影响,自然下落到粉碎主机内继续粉碎或者下落到出料口进行收集;小或轻的物料受离心力作用小,在分级轮内部悬停,受引风机的引风力影响被带至高处,顺管道动动至下一组件内被分级或收集。通过变频调节分级轮的转速便可调整分级机中离心力的大小,达到分出指定粒度的物料的目的。

工作原理

分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

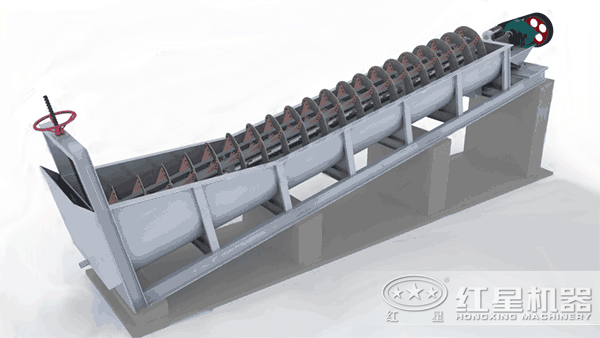

高堰式双螺旋分级机原理

性能优势

自分流式分级机是正远粉体工程设备有限公司自主开发的新型超微分级机,是自分流惯性分级技术与离心分级技术的合理组合,核心技术达到当今先进水平,技术性能比涡轮式分级机有质的飞跃。

1. 低能耗:同样处理量,能耗比其它卧式、立式分级机降低50%。

2. 高产率:同样处理量,分级效率比其它卧式、立式分级机提高50%。

3. 高精度:分级细度高,彻底杜绝产品中过大颗粒及筛余物。

4. 低转速:相同分级粒径,分级轮转速比其它卧式、立式分级机降低50%。生产莫氏硬度<5的粉体时,分级轮无磨损;生产莫氏硬度≥7的粉体时,分级轮使用寿命比其它卧式、立式提高5~8倍。

5. 产量高:大型机产量可达50t/h;结构全:可根据不同特殊要求,配置专用的分级结构。

6. 可与球磨机、雷蒙磨、冲击磨、气流磨等各种粉磨设备组成闭路或开路系统。

7. 负压生产,无粉尘污染,环境优良、自动化程度高,稳定性强,操作简便。

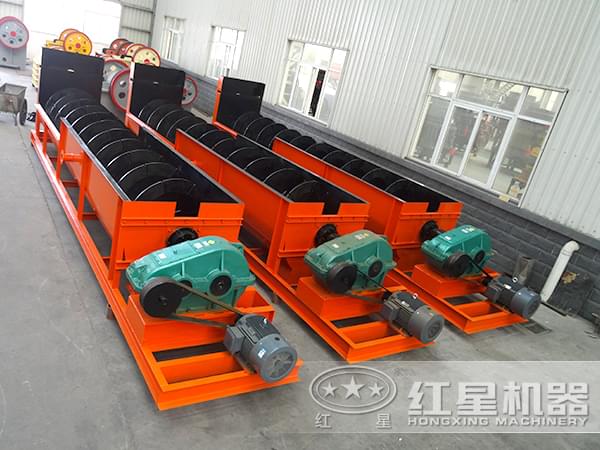

高堰式双螺旋分级机优势

结构特点

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

1. SF系列砂石粉分级机采用日本技术研制,专门用于机制砂干法生产工艺中超标石粉的分离,可以非常方便的控制机制砂石粉的含量,满足用户的要求。

2. 技术先进,工艺简单,特别适合于干法大、中型制砂生产线使用;0.00--0.75mm石粉含量在2%-15%之间可调。

3.石粉质量易于控制,细度调整方便、灵活、可靠。另外,设备瓦片内衬,维修率非常低。同时,又采用变频控制技术,操作更简洁。

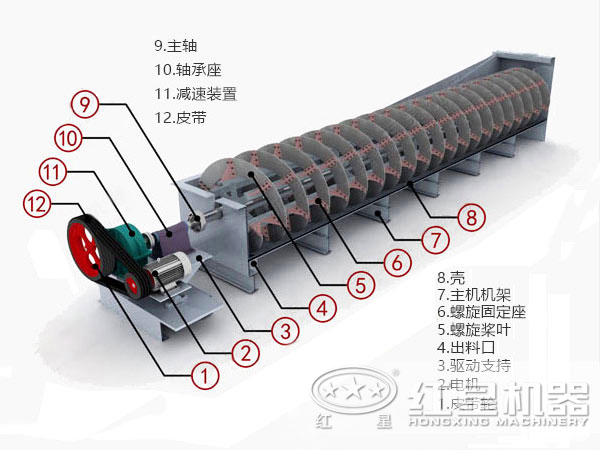

高堰式双螺旋分级机结构

安装操作注意事项

(一) 安装:机器经检查无损伤、螺钉无松动,即可安装。分级机应牢靠地安装在浇注好的混凝土的基础上。基础设计应具有很好的支撑作用,尽量减少对螺钉的剪切力。

(二) 操作对螺旋分级机的结构和工作原理清楚后,方可操纵本机。

1、螺旋体转动后,方可开始给入矿浆,逐渐地啬给矿量。

2、螺旋体处在工作状态时,如遇特殊故障如卡住、过载)须立即停车时,立即将螺旋体提升出矿浆面,绝不准许螺旋体压在矿浆内,速将矿阀打开,避免淤塞。

3、再次启动时,须将螺旋体下降到一定位置,才能转动螺旋体;本机在使用中如需要停车时,应先停止供料,待物程分级完,内无物料之后,才能停止运转。

技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
