产品简介

反击式破碎机介绍

反击式破碎机(反击破)是红星机器在吸收国内外先进技术,结合国内砂石行业具体工矿条件的基础而研制的新一代反击式破碎机。它采用新型的制造技术,特殊的结构设计,加工成品呈立方体,无张力和裂缝,粒形好,能破碎各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化。

我公司生产的反击破碎机能处理1300毫米以下物料,其抗压强度可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点,适用于破碎中硬物料,如水泥厂的石灰石破碎,具有生产能力大,出料粒度小的优点。

图片实拍

 CI反击式破碎机

CI反击式破碎机

PF反击式破碎机

PF反击式破碎机

HD德版反击式破碎机

HD德版反击式破碎机

移动反击式破碎机

移动反击式破碎机

工作原理

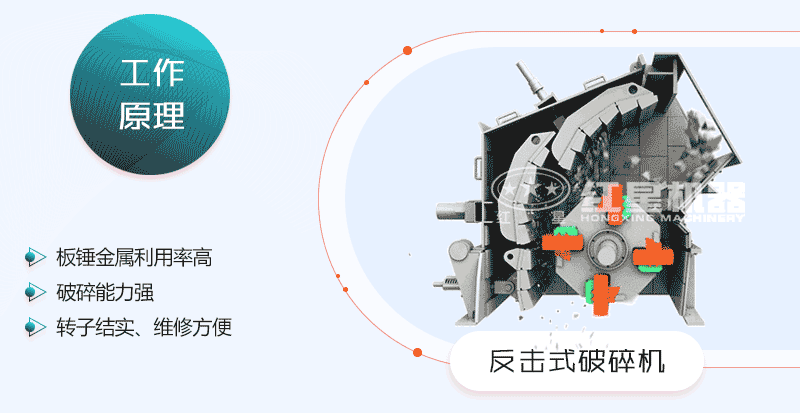

反击式破碎机工作原理

反击式破碎机是利用冲击能对中等硬度的脆性物料进行破碎的破碎机设备。工作时,在破碎机电动机的带动下,转子高速旋转,矿石从冲击过程中获得巨大的动能,物料进入后,与转子上的板锤撞击破碎,并以高速抛向一级反击板,矿石再次受到破碎,被反击板弹回来的矿石又再次受到锤头的冲击,继续重复上述破碎过程。

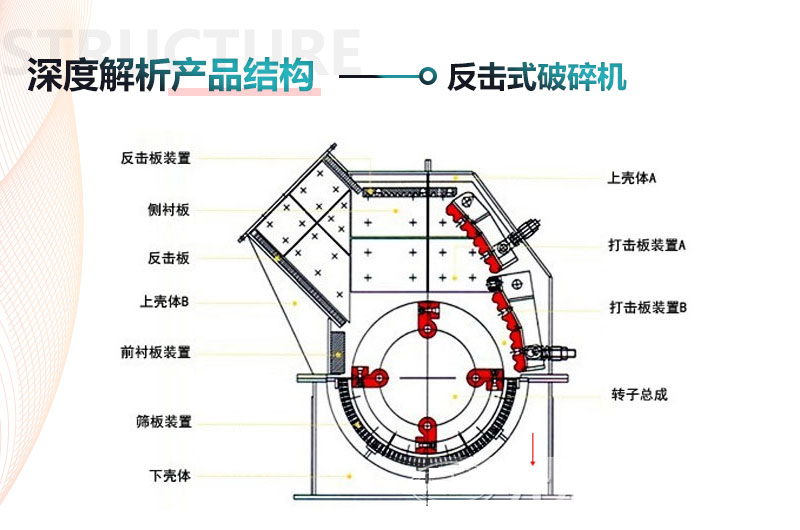

反击式破碎机内部结构

反击式破碎机内部结构

反击式破碎机主要由:衬板、链幕、转子部、板锤、调节弹簧、蝶形弹簧、后反击板部、前反击板部、架体部等组成。

性能优势:

1、粒度可调,寿命长

反击板和板锤之间的间隙可调,在根本上保证了出料粒度,板锤使用寿命长。同时设备还装配了过铁保险装置,提高使用寿命。

2、结构简单,易维护

反击破碎机转子上仅安装6只板锤,用专用工具可方便地进行板锤的更换,更换一套板锤的只需一个班次的时间,大大降低了检修和维护的时间和费用。

3、破碎比大,粒度均匀

反击式破碎机腔深度更深,增加了物料次数,物料在腔内可以受到充分有效的破碎,其破碎比大、产品粒度均匀。

4、加热装置,防堵料

在处理含水量过大的物料时,反击式破碎机的进料溜槽和反击板可配备加热装置,防止物料的粘结,有效防止堵塞现象。

工作现场

反击破生产现场

反击式破碎机作业现场

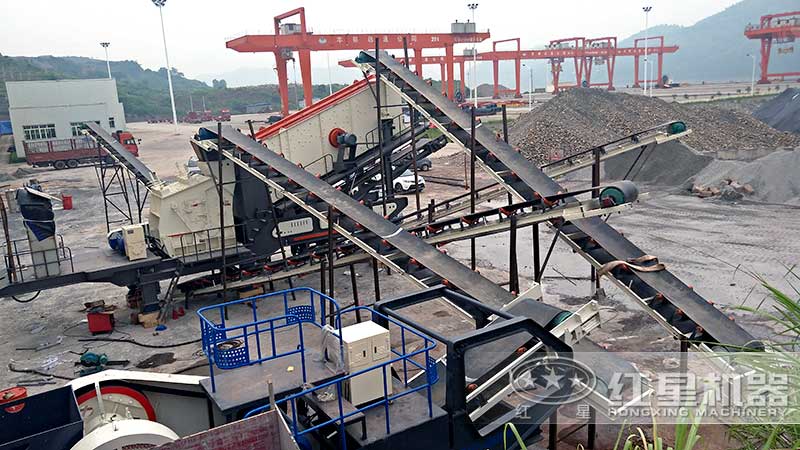

移动反击式破碎机作业现场

反击式破碎机作业现场

厂家推荐

河南红星机器是一家大型反击破生产厂家,专注于该设备的生产已有40余年,精良化的研发团队,汇聚了德、美、意等国家的技术人才,打造高标准、高品质的反击式破碎机。公司生产的反击破具有寿命长,更耐用,操作简单,成品粒度均匀且过粉现象少,能耗低等优点。同时厂家为用户提供一站式的售后服务,全程免费的选型指导,运输安装,操作培训,故障上门维修,定期保养,用户回访等系列服务,打造用户更信赖的反击破生产厂家。欢迎您随时在线咨询设备详情,或直接拨打电话:0371-67772727来厂考察,厂家免费专车接送!

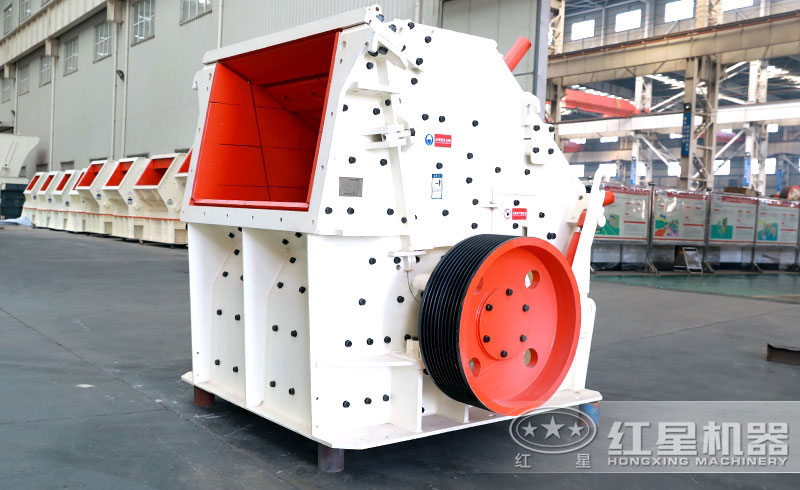

红星机器反击式破碎机车间

红星机器反击式破碎机车间

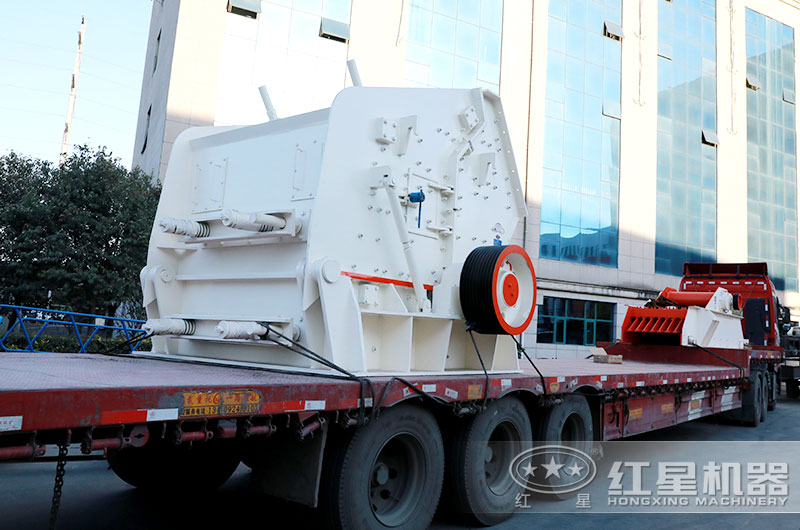

一台反击式破碎机发往广西

一台反击式破碎机发往广西

技术参数

  • HX系列反击式破碎机
  • CI系列反击式破碎机
  • HD德版反击式破碎机
  • 反击式破碎机
  • 轮胎反击移动破碎站
  • 履带反击式破碎站

HX系列反击破 二级反击破(细破)

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100S 300 11380 160 60-210
HX120S 350 18112 200 80-300
HX140S 350 29650 400 150-700

HX系列反击破 初级反击破(粗破)适用于建筑垃圾破碎

型号 最大给料粒度(mm) 破碎机重量
含进料斗(kg)
电机功率(kw) 处理能力
(t/h)
HX100P 600 10940 160 60-210
HX120P 900 17252 200 80-400
HX140P 1000 27750 315 200-700

二级和三级反击式破碎机技术参数

型号 最大给料粒度
(mm)
电机功率
(kw)
处理能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1110 250 160 60-210 2826×2087×2285
CI1213 300 200 80-280 2903×2530×2411
CI1316 300 250 100-350 3320×2770×2535
CI1521 350 2×(200-250) 200-600 3450×3620×2770

初级反击破碎机参数

型号 最大给料粒度
(mm)
电机功率
(kw)
处理能力
(t/h)
外形尺寸
长 ×宽 ×高(mm)
CI1313 600 200 100-480 2972×2560×2937
CI1415 600 250 120-600 2985×2790×3068
CI1620 800 2×(200-250) 220-900 4261×3480×3780
CI2023 800 2×500 400-2000 5151×4424×4712

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 转子尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸(长×宽×高)(mm) 重量(kg)
-150MPa -350MPa
HD1110 Φ1040×1000 400 200 90~190 4P   90-132 3000×2360×2385 15875
HD1315 Φ1300×1500 700 300 180~280 4P   200-270 3735×3156×3055 29600
HD1520 Φ1500×2000 1000 400 350~500 4P   400-500 4310×3330×3660 42000
HD1625 Φ1650×2500 1300 500 500~670 4P   500-670 5540×4330×4600 66000
型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
型号 HX3S184F210 HX3S185F214 HX3S216F315 HX3S184HD1110 HX3S216HD1315
运输长度(mm) 14600 15000 16000 16000 16000
运输宽度(mm) 2800 2900 3100 3100 3100
运输高度(mm) 4400 4400 4550 4400 4550
最大长度(mm) 16000 16000 17000 16500 17000
最大宽度(mm) 3800 3900 4600 3900 4600
最大高度(mm) 6500 6500 6900 6800 6900
重量(t) 35 41.5 54 42 48.5
轮胎配置 并装双轴 并装双轴 并装三轴 并装三轴 并装三轴
破碎机型号 PF1210 PF1214 PF1315 HD1110 HD1315
最大进料输送机 B650×15M×2 B800×15M×2 B1000×15M×2 B800×15M×2 B1000×15M×2
返料皮带机 B650×14M B800×14M B1000×16M B800×16M B1000×16M
成品皮带机 B500×15M×2 B500×15M×2 B650×15M×2 B500×15M×2 B650×15M×2
振动筛之下 B800×7.5M B800×7.5M B1000×9M B800×8M B1000×9M
振动筛型号 3YZS1848 3YZS1854 3YZS2160 3YZS1848 3YZS2160
型号 WT110 WT110S WT1213 WT1213S WT1315
运输外形尺寸 长度 14000mm 16000mm 15500mm 19000mm 17000mm
宽度 3000mm 3200mm 3200mm 3600mm 3200mm
高度 3600mm 3600mm 3800mm 3800mm 3800mm
重量 40t 45t 53t 60t 65t
给料机 料斗容积 3m³ 3m³ 5m³ 5m³ 5m³
装载高度 3900mm 4000mm 3900mm 4100mm 4000mm
预选筛 功率 5.2kw 5.2kw 6.12kw 6.12kw 6.12kw
筛网规格 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
破碎机 型号 CI1110M CI1110M CI1213M CI1213M CI1315M
进料口 1020×860mm 1020×860mm 1320×900mm 1320×900mm 1540×900mm
最大进料尺寸 400mm 400mm 500mm 500mm 600mm
底盘给料机 料斗容积 0.8m³ 0.8m³ 1m³ 1m³ 1.5m³
功率 5.2kw 5.2kw 5.2kw 5.2kw 6.12kw
出土皮带机 尺寸(宽×长) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
卸料高度 2200mm 2200mm 2200mm 2200mm 2400mm
主皮带机 尺寸(宽×长) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1200×11000mm
卸料高度 3300mm 3300mm 3500mm 3500mm 3800mm
返料筛 功率 6.12kw 6.12kw
筛网规格 1500×3600 1500×4200
筛底皮带机 尺寸(宽×长) 1000×5800mm 1000×6200mm
卸料高度 2900mm 3000mm
转接皮带机 尺寸(宽×长) 650×2500mm 650×2800mm
卸料高度 1400mm 1400mm
返料皮带机 尺寸(宽×长) 500×8000mm 500×9200mm
卸料高度 4200mm 4500mm
除铁器 型号 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 106kw 132kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 总功率 253kw 274kw 304kw 324.4kw 366kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
