石英砂专用磁选机

石英砂专用磁选机

石英砂专用磁选机是对石英砂分离的主力设备,也是常用的铁矿设备,合适分选磁性较强的矿物,如石英砂、矿渣、炉渣中的铁等,来提高矿物的应用率。我公司生产的石英砂专用磁选机结构紧凑、体积小、重量轻,效率高,耗电少、并且十分有利于维护和检修。

结构组成

石英砂专用磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。

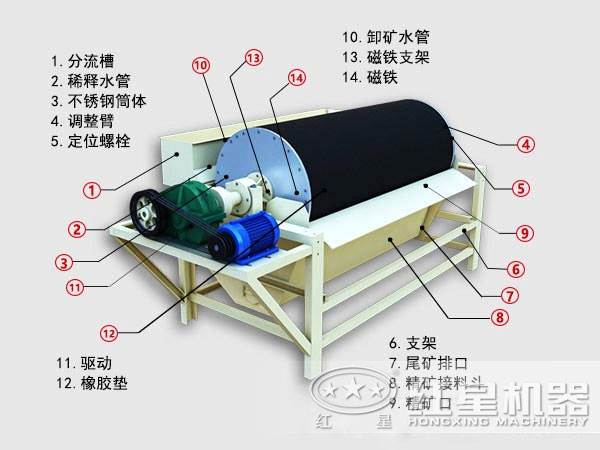

石英砂磁选机结构图

石英砂磁选机结构图

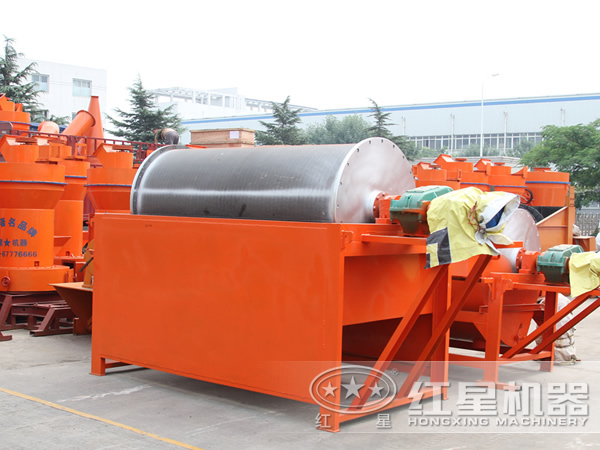

图片实拍

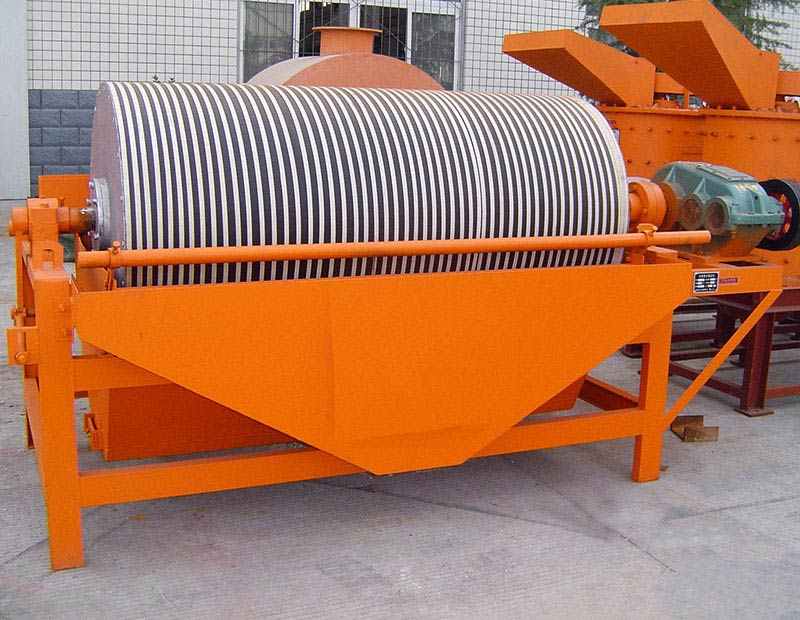

石英砂专用磁选机

石英砂专用磁选机

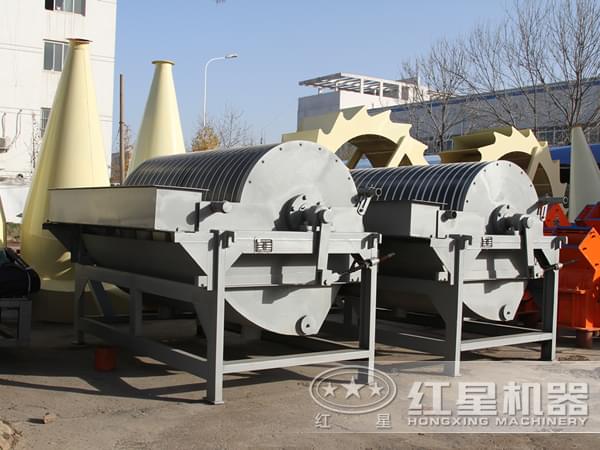

石英砂专用磁选机展示

石英砂物料

石英砂

石英砂

石英砂是石英石经破碎加工而成的石英颗粒,石英石是一种非金属矿物质,是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物,其主要矿物成分是SiO2,石英砂的颜色为乳白色、或无色半透明状,莫氏硬度7,石英砂是重要的工业矿物原料,经过加工后的石英砂物料被广泛用于玻璃、铸造、陶瓷及防火材料、冶炼硅铁、冶金熔剂、冶金、建筑、化工、塑料、橡胶、磨料、滤料等工业。

工作原理

石英砂物料的磁选是在石英砂专用磁选机滚筒非均匀磁场中,借助磁力与机械对颗粒的作用来实现对物料的分选的,在电磁振动给料机的作用下,当被选物料均匀地通过磁场时,由于磁性颗粒与非磁性颗粒所受磁力的不同,磁性颗粒在扇形磁场内受磁力作用吸附在滚筒表面。由于磁系圆周方向采用交变磁场,并以一定角度和周期来回摆动,物料中的磁性物质在滚筒表面做翻滚摇摆动作后,在惯性的作用力下脱离磁场。

石英砂磁选机动态原理图

石英砂磁选机动态原理图

内部结构图

石英砂专用磁选机结构图

石英砂专用磁选机结构图

性能优势

1、石英砂专用磁选机融入较高的电气控制技术,使生产操作便捷易懂,在提高工作效率的同时减轻操作者的劳动强度。

2、设备分选斗中设有可调节分隔板,主体槽、导料槽、分隔板均采用高耐磨不锈钢材料制造,能有效的保证机器使用寿命,同时避免铁锈影响矿物品位的可能。

3、石英砂专用磁选机选用电磁调速电机提供动力,确保电机使用寿命与机械传动功率;实现矿选速度可调,可对多阶段矿性进行分选。

4、使用优质导磁材料作为磁介质,并采用多层感应极设计,具有较高的梯度,适合于细粒级、微细粒级矿物的磁选。

磁选机现场

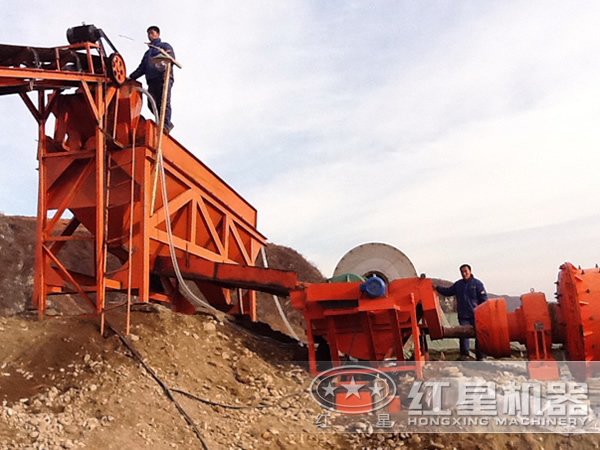

石英砂专用磁选机客户现场

石英砂专用磁选机客户现场

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
