石榴石磁选机

常见的石榴石因应其化学成分而确认为六种种类,分别为红榴石、铁铝榴石、锰铝榴石、钙铁榴石、钙铝榴石及钙铬榴石,这几种都可以被制成砂子被使用。石榴石化学组分较为复杂,不同元素构成不同的组合,故而形成类质同像的系列石榴石族。

工作原理

石榴石磁选机动态原理图

石榴石磁选机动态原理图

将矿粒经输送带被送入石榴石磁选机的磁辊上分选,随着磁辊的转动,矿粒一直被吸在磁辊上,而脉石粒在磁辊转到前端位置时被抛出掉在隔矿板的前面,矿粒继续 被磁辊带到脱磁区时自动掉入一选集矿斗收集为精矿成品。由于上磁辊掉下的脉石中还夹带有一些磁性更弱的矿粒,它们将进入下磁辊继续进行磁选,磁选后的成品 矿粒进入二选集矿斗收集为成品,被抛出的脉石经尾矿口排出,至此磁选工序结束。

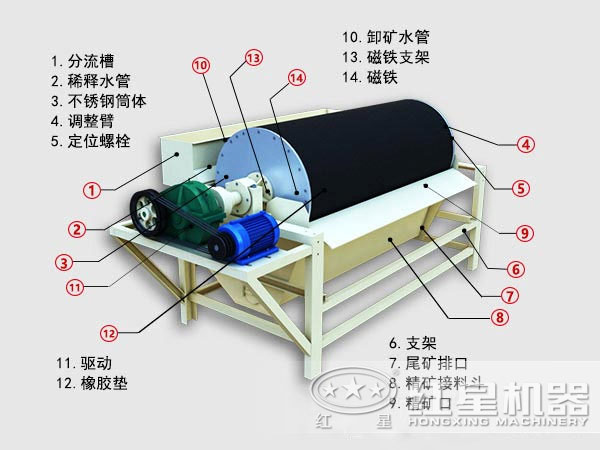

内部结构图

石榴石磁选机内部结构图

性能优势

保证精矿质量

石榴石磁选机设置矿浆高频振动机构,驱动矿浆产生脉动流体力。在脉动流体力的作用下,矿浆中的矿粒始终处于松散状态,可提高磁性精矿的质量。

寿命长、运转灵活

石榴石磁选机的分选斗中设有可调节分隔板,分隔板均采用不锈钢制造,能有效的保证机器使用寿命,同时避免铁锈影响矿物品位的可能;分隔板能进行灵活调节和快速固定,对生产过程中矿位品质的保证起着很大作用

应用范围广泛

可根据用户的需求,选择可提供顺流、半逆流、逆流型等多种不同表强的磁选。具有结构简单、处理量大、操作方便、易于维护等优点。

减少工人劳动力

石榴石磁选机融入较高的电气控制技术,操作便捷易懂,在提高工作效率的同时减轻操作者的劳动强度。

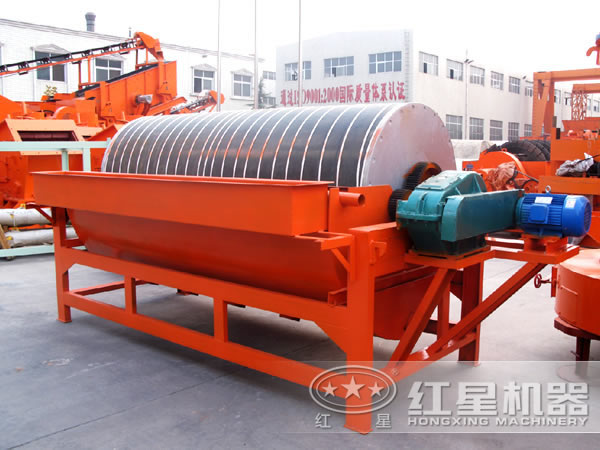

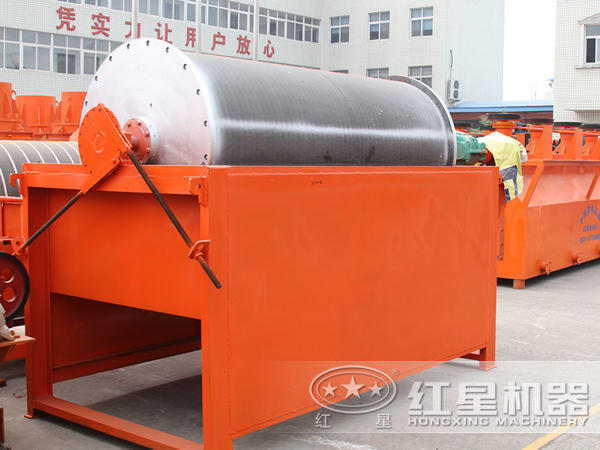

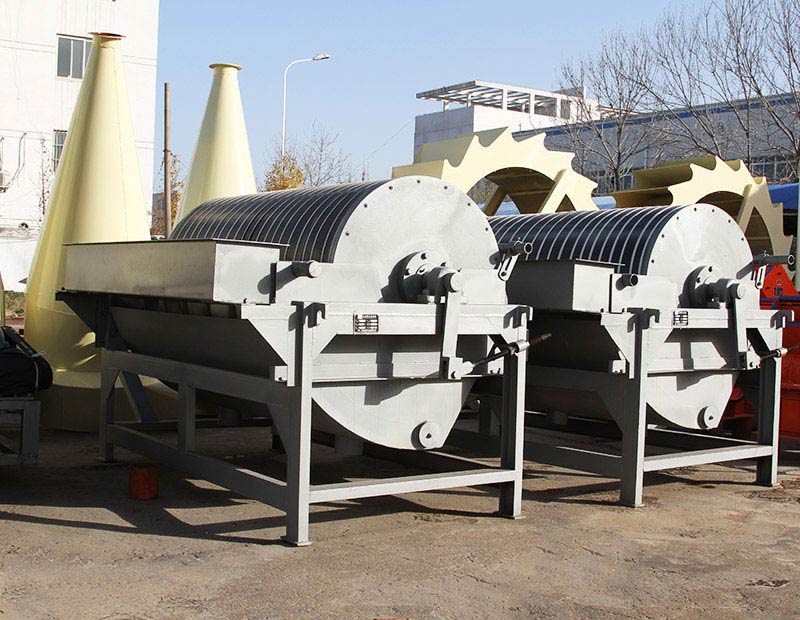

石榴石磁选机品展示

石榴石磁选机

石榴石磁选机

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
