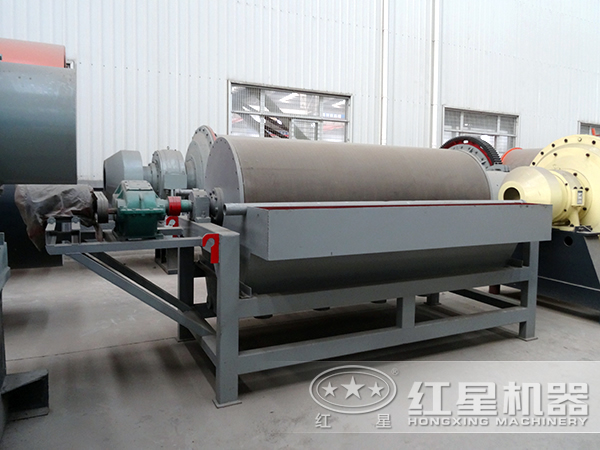

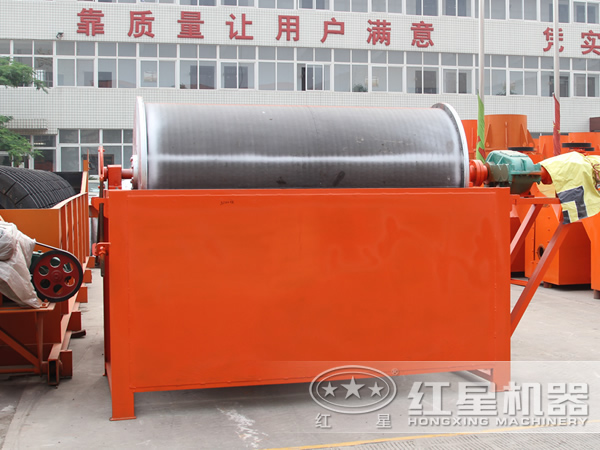

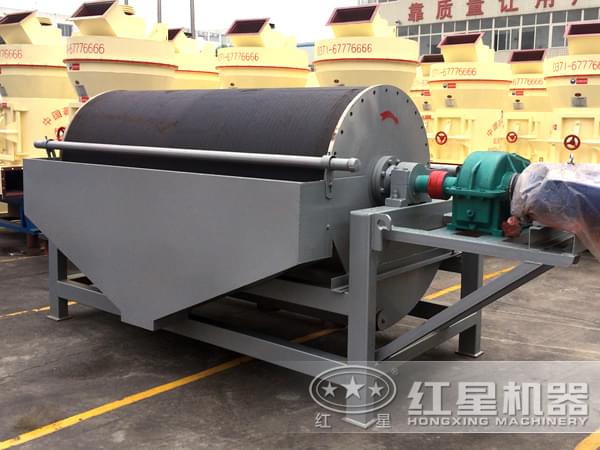

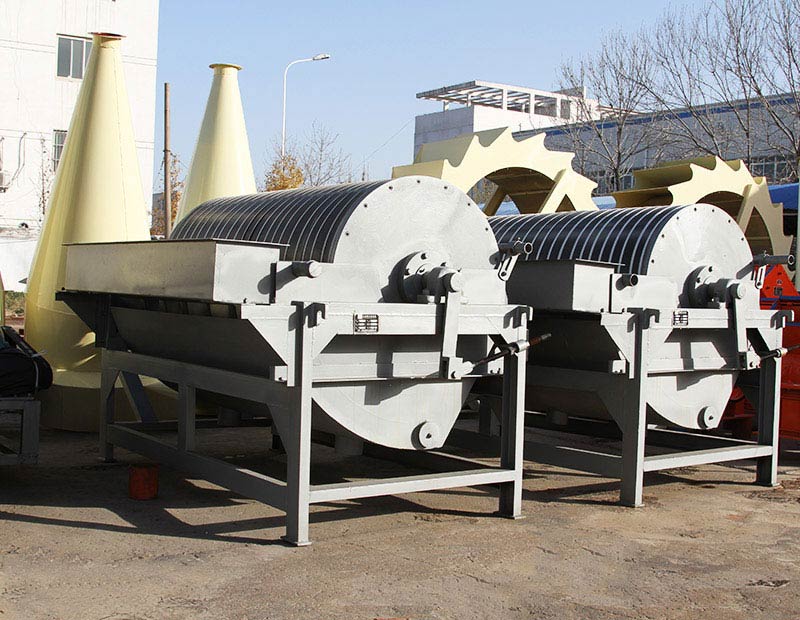

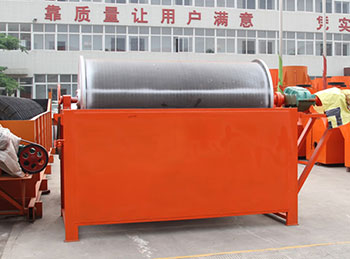

铁粉提纯磁选设备

铁粉提纯磁选设备(铁粉提纯磁选机)是产业界使用广泛的、通用性高的机种之一,适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。其内部采用特殊、科学、巧妙的磁路设计,由不同性能的永磁磁源、磁力强、吸力大、除铁净、提纯度高。

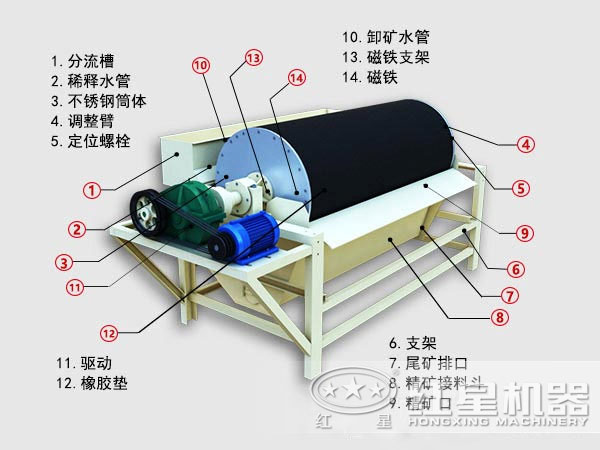

结构组成

主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。

1、圆筒:由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。

2、磁系:为开放式磁系,装在圆筒内和裸露的全磁。在同一侧,配置磁极,且磁极间无磁介质,空气隙大,磁力线处于开放状态空间内。

3、槽体:槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

4、传动部分:传动装置带动主轴、连接套进行立式顺时针旋转。

性能优势

1、用户体验好

铁粉提纯磁选设备(铁粉提纯磁选机)型号齐全,从单滚筒到四滚筒,磁场各有不同,各用户可根据自己的要求,提出要求,并且顾客需求几乎都能得到满足,用户体验棒,顾客用着放心。

2、操作简单方便

铁粉提纯磁选设备(铁粉提纯磁选机)操作简单方便,用户可手动自动调控进料及三档可调转速,能适应不同粒度被选物料的需求。

3、节约水资源

铁粉提纯磁选设备(铁粉提纯磁选机)在磁选过程中,不受水源限制,选矿无需用水,与水选相比,一无污泥污水产生,二可节约水资源,节能环保。

工作原理

铁粉提纯磁选设备原理图

当低品位铁粉进入铁粉磁选机上部给矿区后,磁性物料被迅速吸附在铁粉磁选机筒皮表面,通过筒表旋转,磁性物料进入保矿区,此时非磁性物料在经过铁粉磁选机水平中心线时,由于受地球引力作用而垂直下落,而磁性物料随筒皮旋转,继续下行至卸矿区,在这一区间又有部分弱磁性物料受筒皮旋转的离心力影响而抛入废料区,最终用户从卸料区得到理想品味的铁粉。

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
