产品介绍

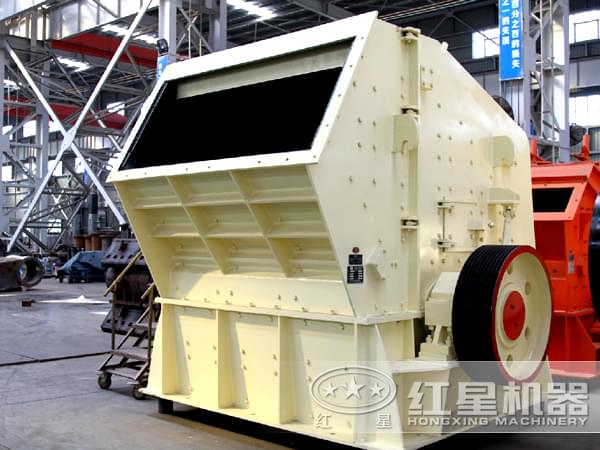

反击式破石机

反击式破石机是我公司采用新型耐磨材料使板锤、反击板和衬板使用寿命更长。特别是设备在进行破碎工作时,是利用高速旋转转子上的锤头的冲击而粉粹,产出的成品符合绝大用户的需求。具有破碎比大,破碎后物料呈立方体颗粒等优点。

工作原理

反击式破石机原理图

反击式破石机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料由机器上部直接落入高速旋转的转盘。在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的物料产生高速碰撞与高密度的粉碎,物料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎,由排料口排出,形成闭路多次循环,由筛分设备控制达到所要求的粒度。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

性能优势

1、配件优势:转子的背板能承受转子极高的转动惯量和锤头的冲击破碎力;高铬板锤,抗冲击、抗磨损、冲击力大。

2、结构优化设计:构造简单、破碎腔高、适应物料硬度高;经优化设计成低转速、多破碎腔冲击型破碎机,其线速度较一般反击破降低 20%-25% ,以低能耗获得高的生产能力。

3、超长寿命:以新的制造技术,研制成功一种高耐磨性、高韧性的铬、钼、钒合金材质,解决了硬物料的破碎性难题。大大提高了板锤的使用寿命。

主要配件

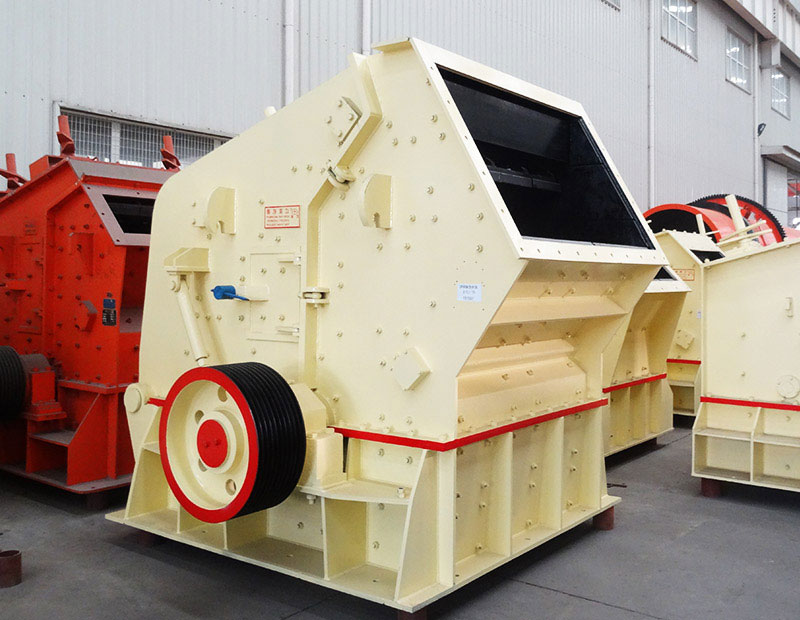

反击式破石机

1、转子:它的结构形式有整体式、组合式和焊接式三种。设备的转子必须具有足够的质量以适应破碎大块物料的需要。

2、反击板:它的作用是承受被板锤击出物料在其上冲击破碎,并将破碎后的物料重新弹回破碎区,再次进行破碎。反击板目前多采用高锰钢等耐冲击磨损的材料制造。

3、板锤:板锤都是固定在转子上,它是破碎机的重要零件,要求安装牢固,便于更换,并用抗冲击性能良好的材料制造。国内多用高锰钢、中碳合金钢、轴承钢锻造。

4、箱体:该设备的机架部分为三分体结构,用铁板和型钢焊接而成,在机体内壁装有钢板制成的衬板。机体的前、后、左、右都设置小门,以便于检修和更换易磨损件。

5、驱动装置:能有效改善电机启动性能,使电机能平稳启动运行。皮带传动方式可起到双重的过载保护的功能,驱动系统所要求的电机功率低,大大降低运行成本。

技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009
