产品简介

弹簧圆锥破碎机

弹簧圆锥破碎机是较早的一种圆锥破碎机,是在消化吸收了各国具有80年代先进水平的各类型圆锥破碎机的基础上研制成的。集中了迄今为止已知各类型圆锥破碎机的主要优点。采用了双保险控制的液压与润滑系统,可保机器的过载保护较好和良好的轴承润滑,破碎腔型由矿石用途决定,标准型适用于中碎,中型适用于细碎,短头型适用于超细碎。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。

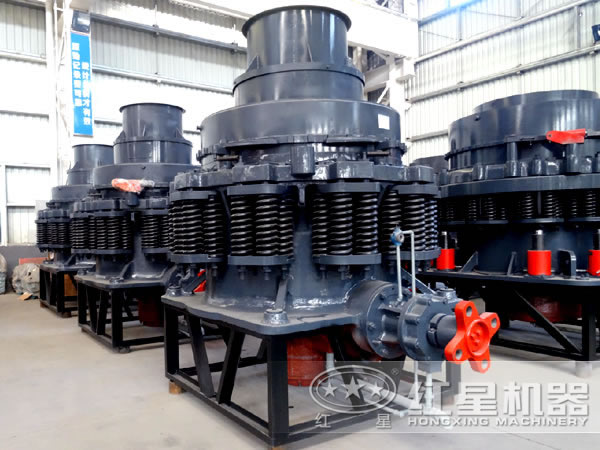

弹簧圆锥破碎机

弹簧液压保护系统

弹簧圆锥破碎机具有用液压系统来调整破碎机排矿日的大小,液压系统可有效地保证设备的安全运转。在不可破异物通过破碎腔或因某种原因机器超载时,弹簧圆锥破碎机弹簧保险系统实现保险,液压系统可使动锥体自动下退,排矿石增大。当异物排出后,在弹簧的作用下,排矿口自动复位,弹簧圆锥破碎机器恢复正常工作。

结构简介

圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。正常运转时,动锥在偏心轴套的驱动下,其轴线绕机架中心线作锥面运动,动锥衬板与定锥衬板间的距离逐渐由大变小,再由小变大,起到破碎物料的目的。

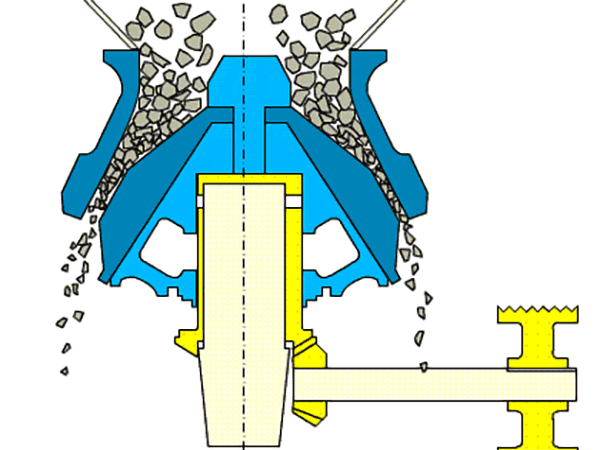

工作原理

弹簧圆锥破碎机工作流程

工作时,电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

性能优势

弹簧圆锥破碎机

1、更换方便

弹簧圆锥破碎机上破碎壁上装有卡梢,用螺栓顶起就把破碎壁固定。下破碎壁固定是用液压螺母紧固,上、下破碎壁背面不需要加任何填充材料,所以更换快速方面,减少了工人劳动强度。

2、层压破碎 ,成品粒型好

采用层压破碎原理,形成料层保护层,不仅有效降低磨耗,延长易损件使用寿命,还使产品中立方体所占比例明显提高,针片状石子减少粒级更均匀。在动锥转动时,动锥与定锥间有间隙相等的平行带,使成品粒度均匀,呈立方体形状,且动锥工作面的磨损也均匀。

技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
