螺旋分级机常常和球磨机一道成为选矿生产线上的主要磨矿分级设备，其主要适应于重力选矿厂中用来分级矿砂和细泥及金属选矿流程中对矿浆进行粒度分级等作业，螺旋分级机可以分为很多类型，同时各种类型也有不同型号，以下就介绍螺旋分级机参数，方便用户进行投资选择。

1、水槽倾角该倾角根据工艺要求确定，一般在12-18.5度之间，当要求分级粒度细时取小值，反之取最大值。

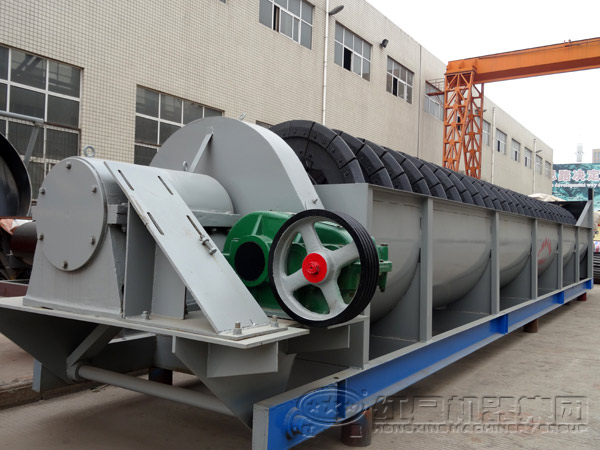

螺旋分级机

2、溢流堰高度高堰式螺旋分级机的溢流堰高度为螺旋直径的1/4-3/8，沉没式螺旋分级机为其直径的3/4-1。

3、螺旋轴长度的确定是根据溢流堰高度、水槽倾角和返砂脱水区长度确定的，返砂脱水区长度取决于配置磨机所要求的返砂含水量及磨机尺寸和位置。

4、螺旋分级机的螺旋直径螺旋直径是按照单或双螺旋和溢流量用下列经验公式计算的。对于高堰式螺旋分级机：D=0.103-0.08，式中D——螺旋直径，m；Q2——溢流量，t/h；m——螺旋个数；k1——物料密度修正系数；k2——溢流密度修正系数。

螺旋分级机价格

5、螺旋导程与返砂量多少、螺旋直径和转速等因素有关，实践证明，一般为螺旋直径的0.5-0.6倍。

6、螺旋分级机的转速应能保证及时返回沉砂，又不致产生强烈搅拌作用，保证达到工艺要求的溢流细度。螺旋轴的转速通常为3-12r/min，大型螺旋分级机取较小值，反之取大值。工艺上要求溢流细度较粗时，螺旋轴转速相对高些，反之则低。

螺旋分级机生产厂家

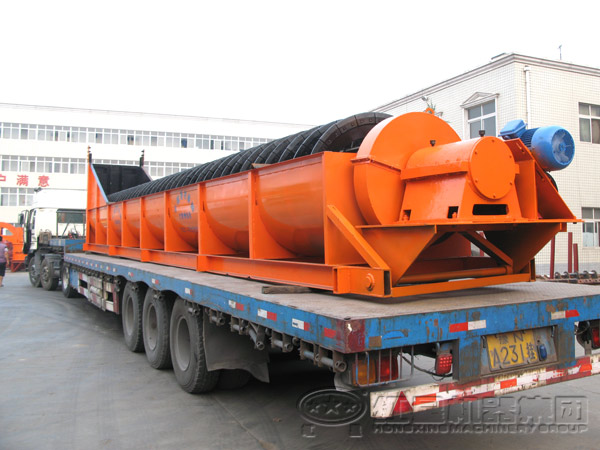

螺旋分级机发货现场

河南红星机器螺旋分级机型号参数指标如下：

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量（t/d） 电动机功率（kw） 外形尺寸（mm≤） 总重（t）
按返砂 按溢流 传动用 升降用 长 宽 高
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8

更多关于螺旋分级机价格、工作原理、设备故障安装调控等，有需要了解的可免费咨询红星技术人员。
