铁屑烘干机介绍

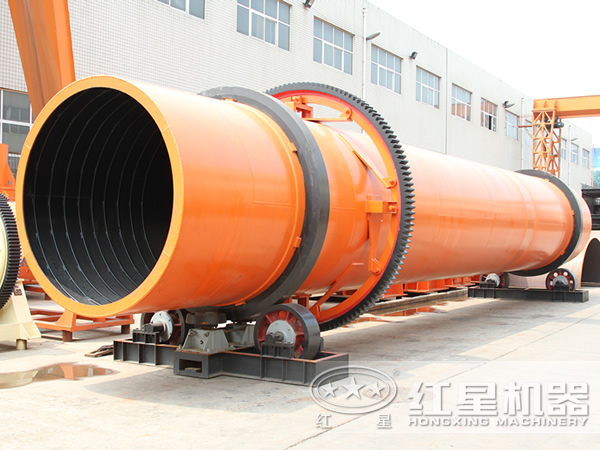

铁屑烘干机

天然铁矿石经过破碎机破碎、由输送机输送给球磨机研磨细碎,然后经分级机分离和洗净,最后由磁选分离出纯铁。刚刚提炼出来的铁含有大量水分,必须经过浓缩、烘干作业才可以得到干燥的矿物。生铁屑烘干机就是铁矿物烘干作业的主要设备。

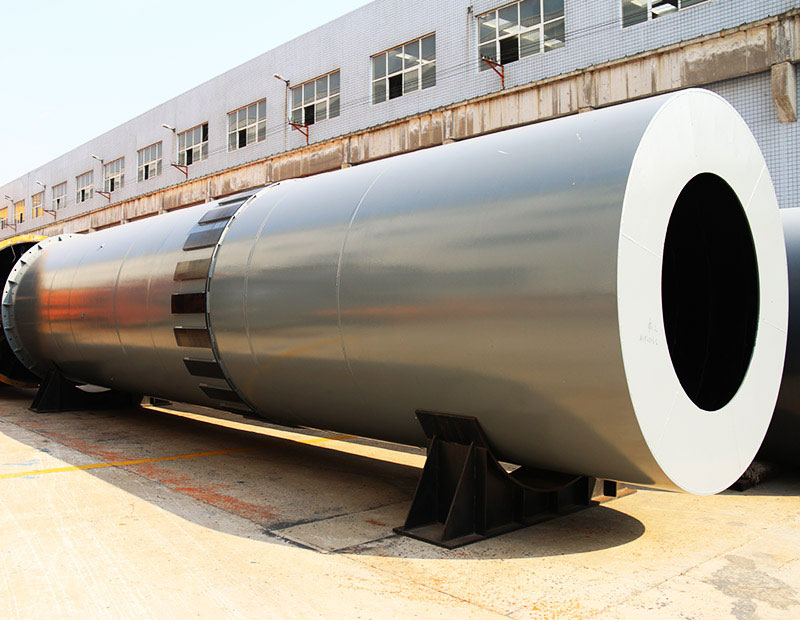

铁屑烘干机

铁屑烘干机是把三个回转滚筒组合在一起,形成三套筒组合式铁屑烘干机,设备由内层转筒、中层转筒、外层转筒组成。我公司生产的铁粉烘干机改进了原单筒的内部结构,增加了入机前潮湿物料的预烘干,延长了物料在机内烘干时间。

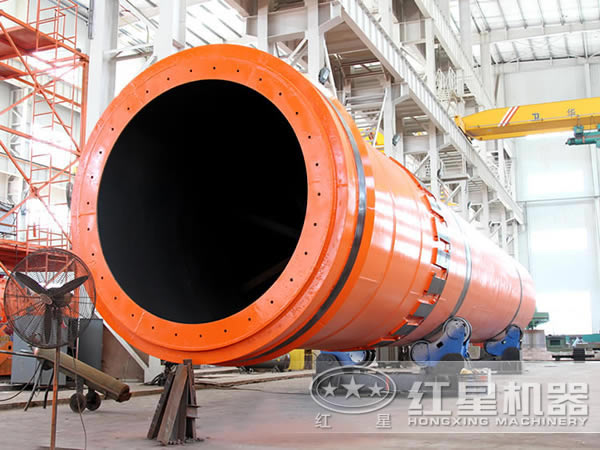

铁屑烘干机工作原理

铁屑烘干机的烘干筒是稍微倾斜并可以回转的圆形筒体,含有水分的潮湿物料经上端进入烘干筒,在顺向抄板的作用下,不断抄起又杀下洒下,与热气流充分接触,并向不断前移动,干燥的物料从下端排出。红星氧化铁皮烘干机烘干物料的热源一般为热空气、高温烟道等,也可以根据客户需要具体设计适用热源。

铁屑烘干机适用物料

铁屑烘干机广泛应用于各行业潮湿物料的烘干作业。如:铁屑、煤炭、煤泥、煤矸石、褐煤、黄沙、河砂、型砂、矿粉、铁粉、矿渣、水渣、粮食、粘土、黏土、膨润土、鸡粪、牛粪、污泥、建筑材料、化工原料等潮湿物料的烘干作业。

铁屑

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
